Đoạn nhiệt loại T là một cảm biến nhiệt độ được thiết kế dựa trên nguyên tắc hiệu ứng Seebeck, bao gồm hai dây dẫn kim loại khác nhau (đồng nguyên chất cho điện cực dương và hợp kim niken đồng cho điện cực âm, tức là hằng số). Nó có các đặc điểm của độ ổn định cao và độ chính xác đo nhiệt độ thấp tuyệt vời. Là một trong những loại cặp nhiệt điện được tiêu chuẩn hóa quốc tế (tuân thủ tiêu chuẩn IEC 584), nó được sử dụng rộng rãi trong các kịch bản đo nhiệt độ trung bình và thấp trong nghiên cứu khoa học, công nghiệp, y tế và các lĩnh vực khác.

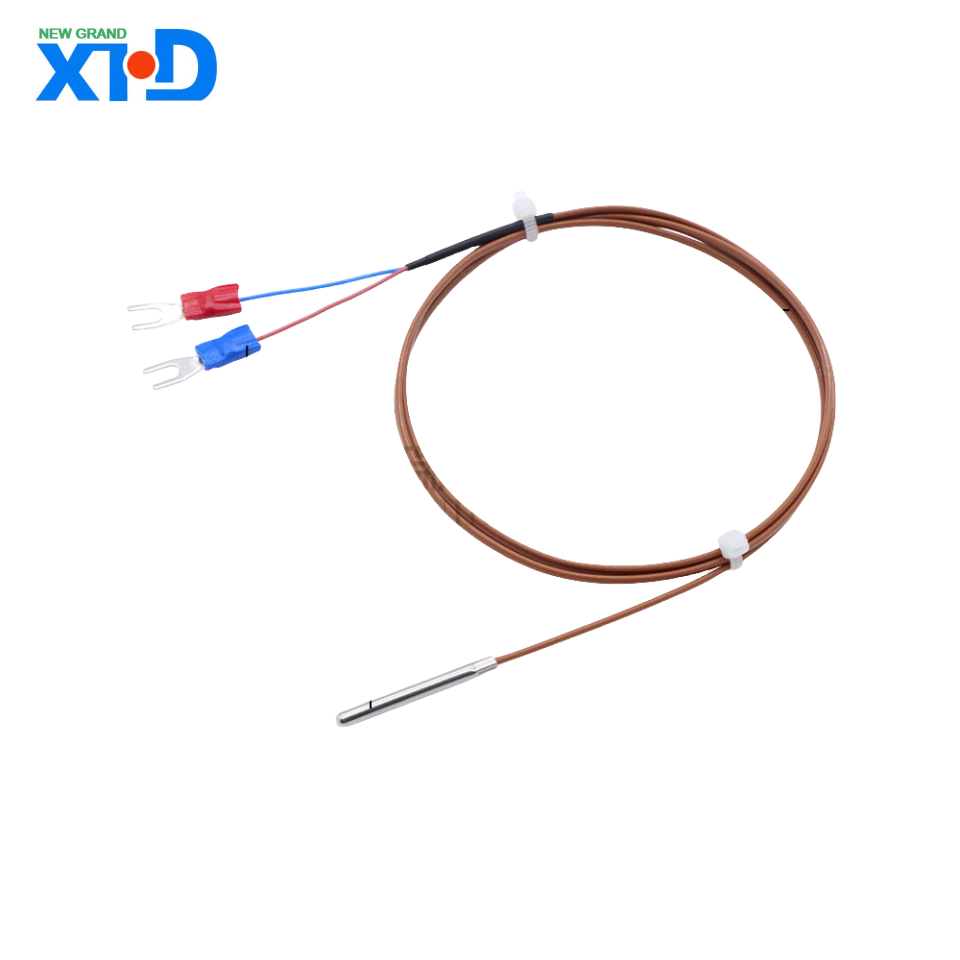

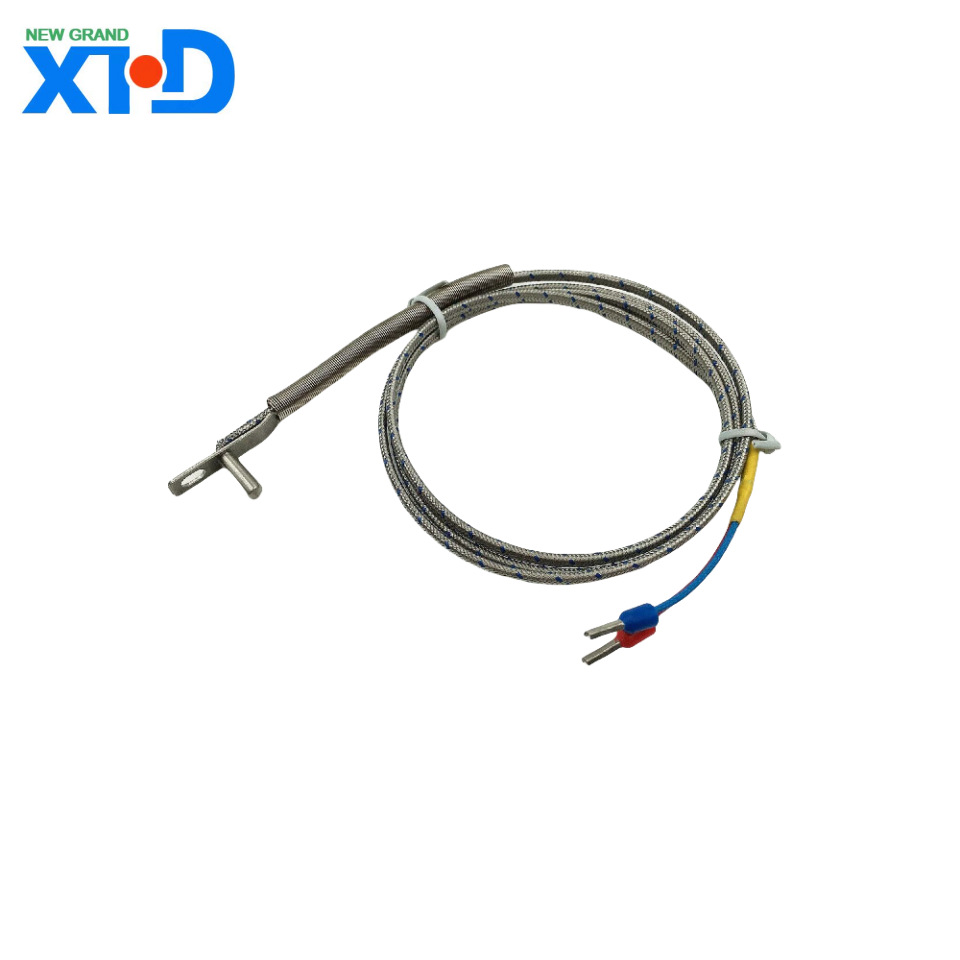

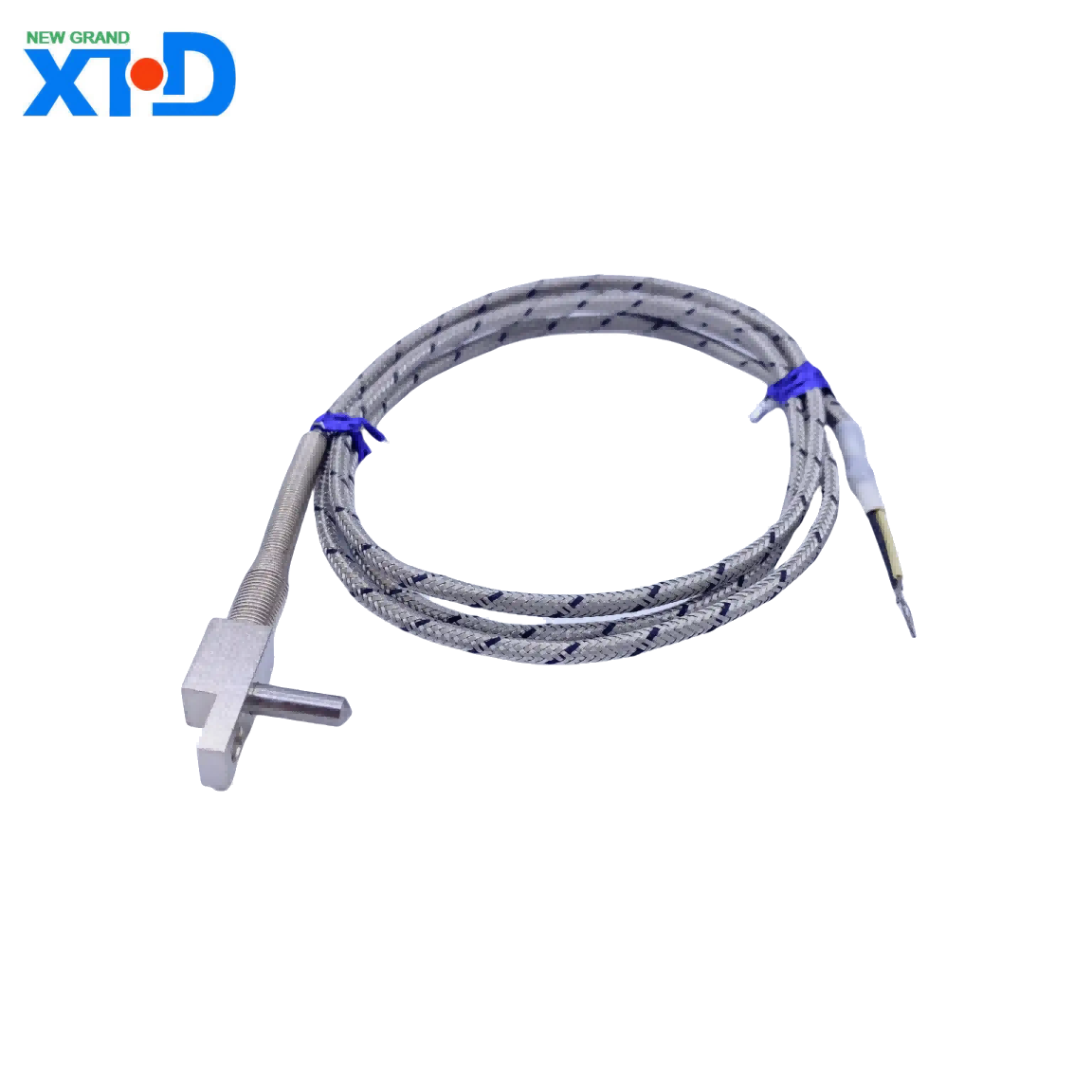

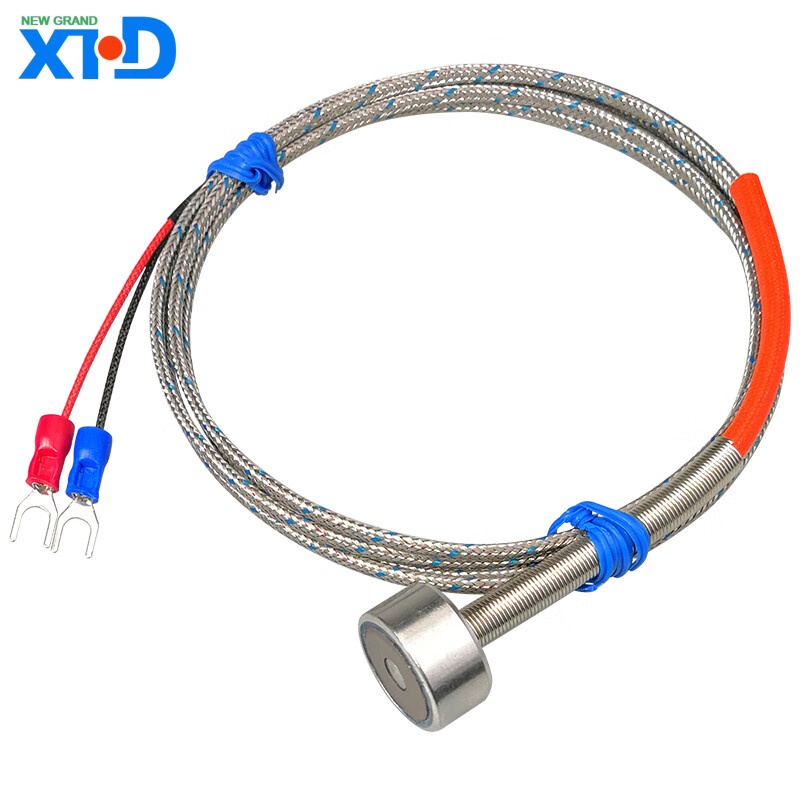

Đoạn sản phẩm của cặp nhiệt độ T (Copper Constantan) Giới thiệu sản phẩm
1 、 Tổng quan về sản phẩm
Đoạn nhiệt loại T là một cảm biến nhiệt độ được thiết kế dựa trên nguyên tắc hiệu ứng Seebeck, bao gồm hai dây dẫn kim loại khác nhau (đồng nguyên chất cho điện cực dương và hợp kim niken đồng cho điện cực âm, tức là hằng số). Nó có các đặc điểm của độ ổn định cao và độ chính xác đo nhiệt độ thấp tuyệt vời. Là một trong những loại cặp nhiệt điện được tiêu chuẩn hóa quốc tế (tuân thủ tiêu chuẩn IEC 584), nó được sử dụng rộng rãi trong các kịch bản đo nhiệt độ trung bình và thấp trong nghiên cứu khoa học, công nghiệp, y tế và các lĩnh vực khác.
2 、 Các tính năng và lợi thế cốt lõi
1. Phạm vi đo nhiệt độ
Phạm vi điển hình:- 200 ° C đến+350 ° C
Giới hạn ngắn hạn: Có thể chịu được tới 400 ° C (nhưng sử dụng lâu dài được khuyến nghị là ≤ 200 ° C để kéo dài tuổi thọ).
2. Thành phần vật chất và phân cực
Điện cực dương (TP): Đồng không có oxy (Cu) với độ tinh khiết ≥ 99,9%, với điện trở oxy hóa yếu và nên tránh môi trường oxy hóa nhiệt độ cao.
Điện cực âm (TN): đồng (CUNI44), còn được gọi là hợp kim niken đồng (chứa 55% đồng và 45% niken), có khả năng chống ăn mòn tuyệt vời.
3. Các chỉ số hiệu suất chính
Độ nhạy (hệ số Seebeck): Khoảng 43 μ V/° C, với độ tuyến tính tuyệt vời trong phạm vi nhiệt độ thấp (-200 ° C đến 0 ° C).
Mức độ chính xác:
Lớp 2: ± 0,5 ° C hoặc ± 0,4% (tùy theo mức nào lớn hơn)
Lớp chính xác 1: ± 0,5 ° C hoặc ± 0,4% (-40 ° C đến+350 ° C)
Thời gian đáp ứng: Tùy thuộc vào vật liệu của tay áo bảo vệ, dây trần có thể thấp tới 0,1 giây (trong chất lỏng) và giá trị điển hình cho tay áo bằng thép không gỉ là 1-5 giây.
3 、 Cấu trúc và cấu hình lựa chọn
1. Cấu trúc tiêu chuẩn
Vật liệu ống bảo vệ: Tùy chọn 304/316 Thép không gỉ, Polytetrafluoroetylen (PTFE), Gốm sứ, v.v., phù hợp cho các môi trường truyền thông khác nhau.
Vật liệu cách nhiệt: oxit magiê (MGO), MICA hoặc polyme nhiệt độ cao để đảm bảo cách nhiệt điện cực và điện trở nhiệt độ.
Loại hộp nối: chống nổ, chống thấm nước, vỏ nhựa thông thường, v.v., đáp ứng mức độ bảo vệ của IP54 đến IP67.
2. Các tham số mô hình tùy chọn
Ví dụ về các tùy chọn tham số
Đường kính thăm dò 0,5mm, 1,6mm, 3 mm, 6 mm
Chiều dài thăm dò 50mm đến 2000mm (có thể tùy chỉnh)
Giao diện đầu ra kết thúc dây trần, phích cắm vi mô, đầu nối hàng không
Điều trị đặc biệt của lớp che chắn nhiễu điện từ, áo giáp linh hoạt
4 scordicios kịch bản ứng dụng điển hình
.
Kỹ thuật nhiệt độ thấp và nghiên cứu khoa học
.
Đo phương tiện nhiệt độ cực thấp như nitơ lỏng (-196 ° C) và oxy lỏng.
Giám sát nhiệt độ bẫy lạnh trong sản xuất chất bán dẫn.
.
Ngành công nghiệp thực phẩm và dược phẩm
.
Lưu trữ đông lạnh (-40 ° C đến -18 ° C), quá trình thanh trùng (60 ° C đến 85 ° C).
.
Thiết bị y tế
.
Kiểm soát phản hồi nhiệt độ cho thiết bị trị liệu nhiệt độ thấp và hộp lưu trữ mẫu sinh học.
.
Kiểm soát quá trình công nghiệp
.
Phần nhiệt độ thấp của máy đùn nhựa, lò sấy, hệ thống HVAC.
5 Các biện pháp phòng ngừa sử dụng
.
Hạn chế môi trường
.
Tránh tiếp xúc lâu dài với các môi trường trên 350 ° C, vì quá trình oxy hóa điện cực đồng có thể gây ra sự trôi dạt tín hiệu.
Ăn mòn sunfua có thể xảy ra trong khí quyển chứa lưu huỳnh và giảm bảo vệ lớp phủ hoặc vỏ gốm nên được chọn.
.
Điểm cài đặt
.
Đảm bảo rằng điểm đo nhiệt độ tiếp xúc hoàn toàn với ngã ba cặp nhiệt điện để giảm các lỗi gradient nhiệt.
Tránh xa các trường điện từ mạnh hoặc sử dụng cáp được che chắn để ngăn chặn nhiễu tín hiệu.
.
Hiệu chuẩn và bảo trì
.
Bạn nên thực hiện hiệu chuẩn điểm đóng băng hàng năm (0 ° C) và kiểm tra trạng thái oxy hóa của các nút sau khi sử dụng nhiệt độ cao.
Khi thay thế dây bù, cần phải khớp với mô hình đặc biệt hình chữ T (như TX hoặc TC).
6 so với các loại cặp nhiệt khác
Loại giới hạn phạm vi nhiệt độ
T -loại -200 ° C ~ 350 ° C Độ chính xác nhiệt độ thấp, chi phí thấp, quá trình oxy hóa nhiệt độ cao
K -Type -200 ° C ~ 1260 ° C Phạm vi nhiệt độ rộng, tính phổ quát mạnh mẽ, phi tuyến tính nhiệt độ thấp
J-loại 0 ° C ~ 750 ° C Độ nhạy cao, chống lại việc giảm khí quyển và dễ dàng bị ăn mòn bởi lưu huỳnh
7 Tóm tắt
Đoạn nhiệt loại loại T, với hiệu suất và kinh tế đo nhiệt độ thấp tuyệt vời, đã trở thành cảm biến ưa thích trong phạm vi -200 ° C đến 200 ° C. Người dùng cần chọn cấu trúc bảo vệ và phương pháp lắp đặt dựa trên điều kiện làm việc thực tế và thường xuyên duy trì chúng để đảm bảo sự ổn định lâu dài. Đối với các ứng dụng đòi hỏi nhiệt độ cao hơn hoặc môi trường khắc nghiệt, các cặp nhiệt điện loại K hoặc bọc thép có thể được coi là giải pháp thay thế.
