Cặp nhiệt điện loại E là một cảm biến nhiệt độ chính xác cao dựa trên hiệu ứng Seebeck, bao gồm hợp kim crom niken (Chromel, điện cực dương) và hợp kim niken đồng (hằng số, điện cực âm). Nó được biết đến với phạm vi đo nhiệt độ rộng, độ nhạy cao và độ ổn định tuyệt vời, và được sử dụng rộng rãi trong ngành công nghiệp, nghiên cứu khoa học và giám sát nhiệt độ trong môi trường khắc nghiệt.

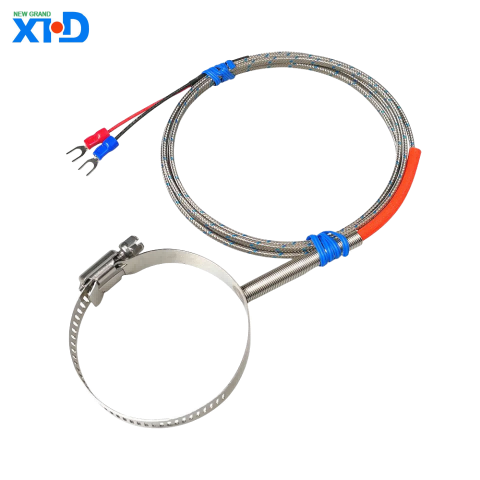

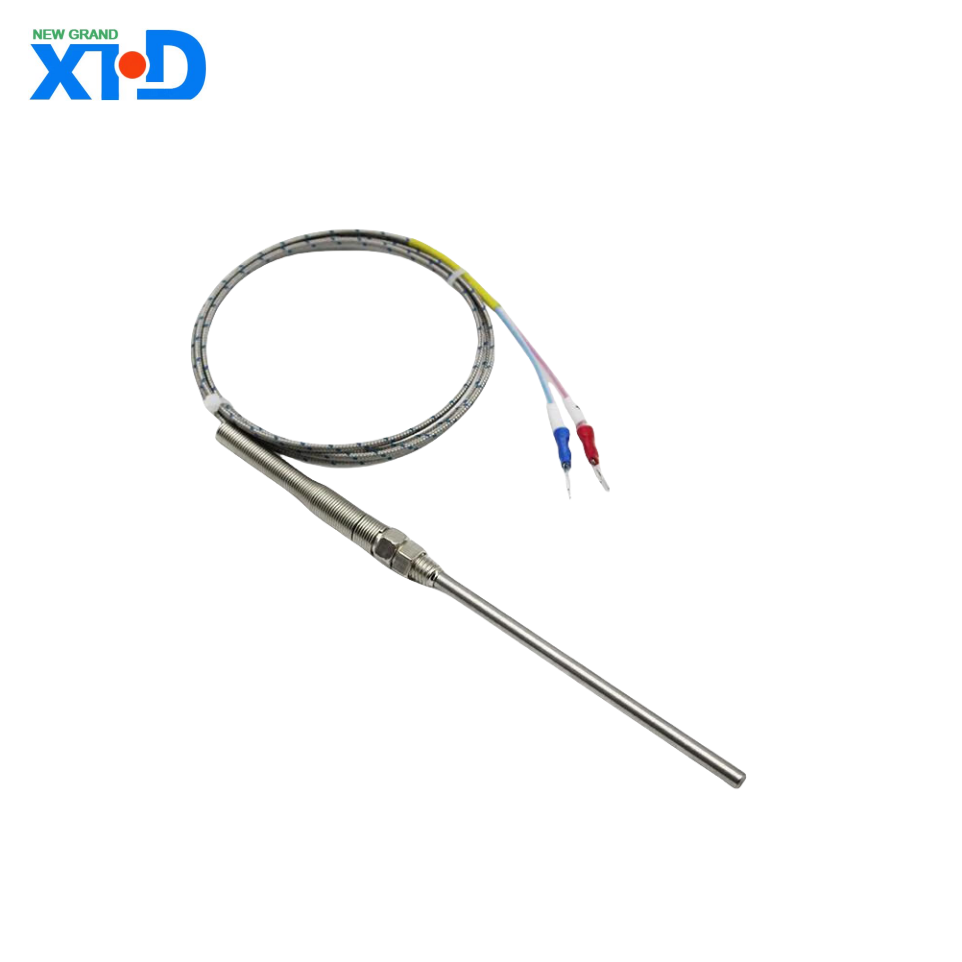

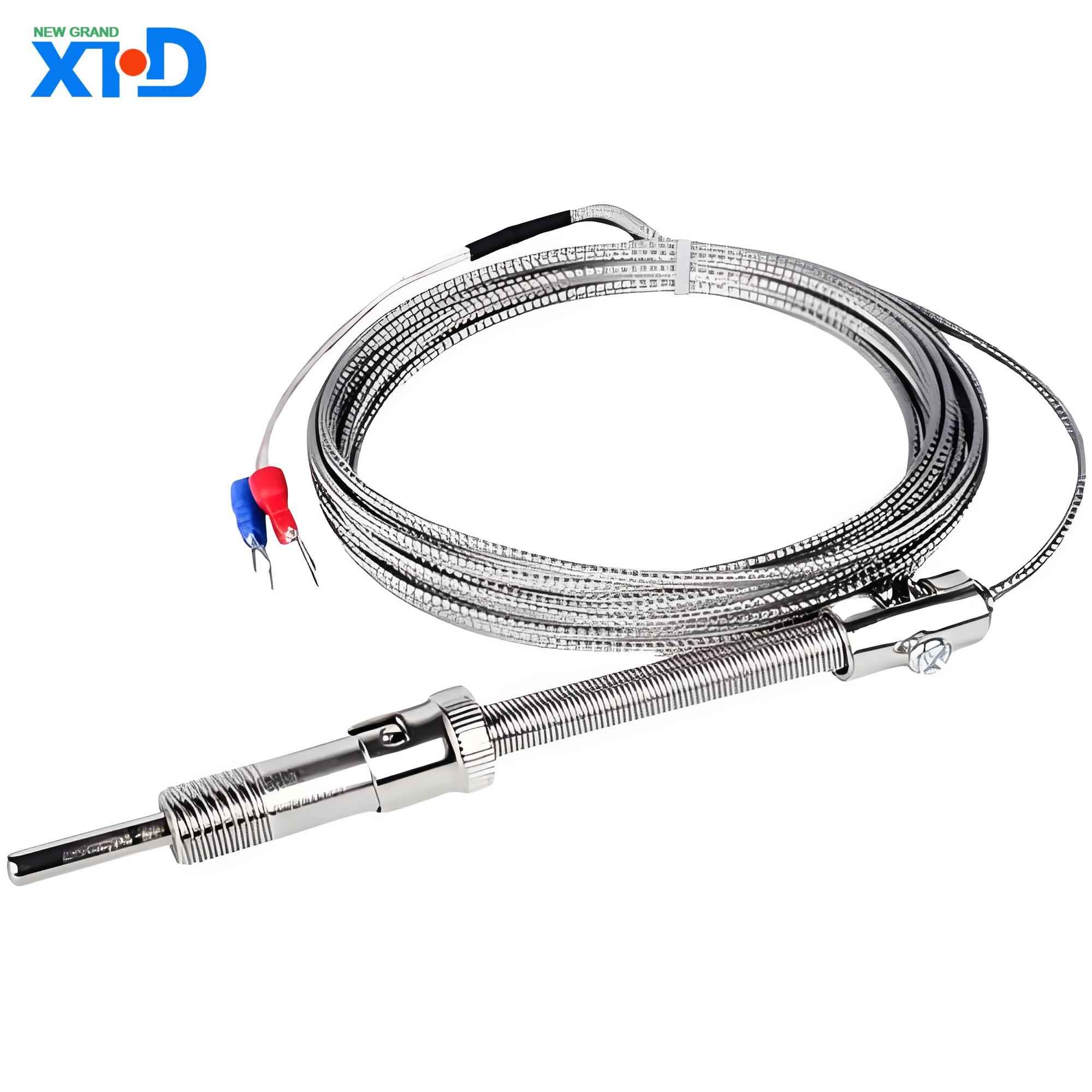

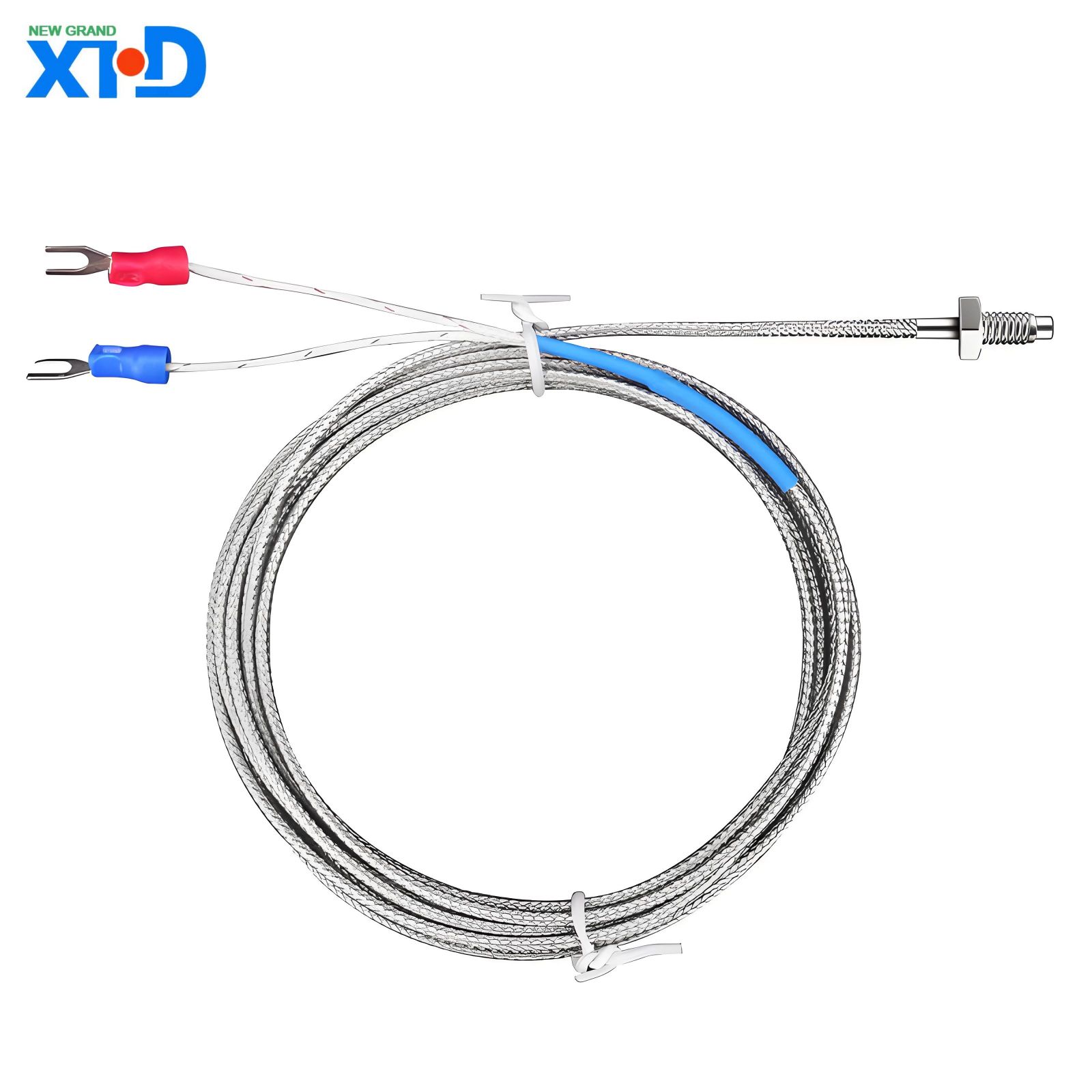

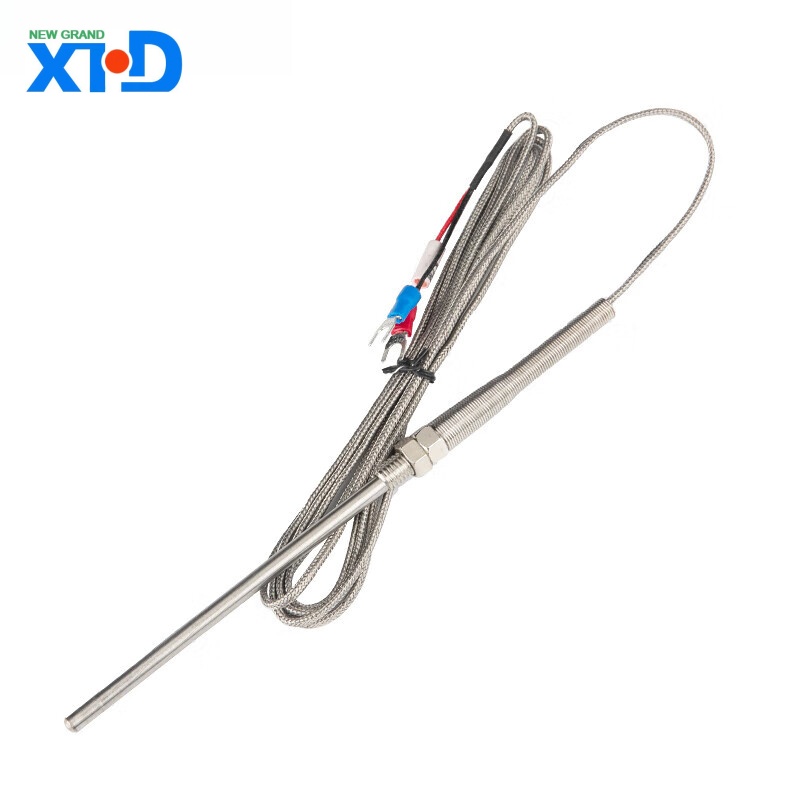

Giới thiệu về các sản phẩm cặp nhiệt điện loại điện tử
1 Tổng quan
Cặp nhiệt điện loại E là một cảm biến nhiệt độ chính xác cao dựa trên hiệu ứng Seebeck, bao gồm hợp kim crom niken (Chromel, điện cực dương) và hợp kim niken đồng (hằng số, điện cực âm). Nó được biết đến với phạm vi đo nhiệt độ rộng, độ nhạy cao và độ ổn định tuyệt vời, và được sử dụng rộng rãi trong ngành công nghiệp, nghiên cứu khoa học và giám sát nhiệt độ trong môi trường khắc nghiệt.
2 Thông số lõi
Thông số kỹ thuật tham số
Phạm vi đo nhiệt độ -200 ° C đến+900 ° C (đỉnh ngắn hạn lên đến 1000 ° C)
Độ nhạy 68 68 V/° C (cao nhất trên toàn bộ phạm vi, cao hơn 35% so với loại K/J)
Độ chính xác tiêu chuẩn ± 1,7 ° C hoặc ± 0,5% (0 ° C đến 900 ° C); Phạm vi nhiệt độ thấp ± 1,7 ° C (-200 ° C đến 0 ° C)
Tiêu chuẩn quốc tế IEC 60584-1 ASTM E230 、 GB/T 16839
Đường kính dây 0,2mm ~ 3,0mm (áo giáp/dây trần tùy chọn)
Thời gian đáp ứng loại tiếp xúc: 0,05 ~ 1 giây (trong khí); Với ống bảo vệ: 1-30 giây (tùy thuộc vào vật liệu và đường kính)
3 Vật liệu và cấu trúc
Điện cực dương (EP): Hợp kim crom niken (Chromel, 90% Ni+10% Cr)
Điện cực âm (EN): Hợp kim niken đồng (hằng số, 55% với+45% Ni)
Lớp cách nhiệt: oxit magiê (MGO) hoặc gốm (điện trở nhiệt độ trên 1800 ° C)
Vật liệu vỏ bọc: thép không gỉ 304 (Universal), Inconel 600 (nhiệt độ cao), tantalum (môi trường ăn mòn mạnh)
4 Ưu điểm độc đáo
Độ nhạy cao
Tín hiệu đầu ra của 68 V/° C vượt xa so với loại K (41 V/° C) và loại J (55 55 V/° C), làm cho nó đặc biệt phù hợp để phát hiện chênh lệch nhiệt độ nhỏ (như dụng cụ chính xác trong phòng thí nghiệm).
.
.
Khả năng thích ứng nhiệt độ rộng
.
Hiệu suất nhiệt độ thấp tuyệt vời:-Ở 200 ° C, lỗi chỉ là ± 1,7 ° C, tốt hơn cặp nhiệt điện loại T (hằng số đồng).
Điện trở oxy hóa nhiệt độ cao: Tính ổn định của nó tốt hơn so với loại J (hằng số sắt) trong khí quyển oxy hóa.
.
Kháng ăn mòn
Hằng số vật liệu điện cực âm có khả năng chống lại môi trường axit và kiềm yếu và phù hợp cho các bình phản ứng hóa học và thiết bị chế biến thực phẩm.
.
.
Hiệu quả chi phí cao
Chi phí thấp hơn so với các cặp nhiệt điện kim loại quý (như rhodium bạch kim loại S) và nó có thể được kết nối trực tiếp với các hệ thống PLC hoặc DAQ mà không cần mạch khuếch đại bên ngoài.
.
5 Kịch bản ứng dụng
Ngành công nghiệp
Luyện kim: Giám sát nhiệt độ của máy kết tinh máy đúc liên tục (800 ~ 900 ° C)
Năng lượng: Phát hiện nhiệt độ khí thải tuabin khí (yêu cầu vỏ bọc Inconel)
Lĩnh vực nghiên cứu
Thí nghiệm nhiệt độ thấp của vật liệu siêu dẫn (với hệ thống làm mát nitơ lỏng)
Kiểm tra chân không nhiệt tàu vũ trụ (-150 ° C đến+250 ° C chu kỳ)
Trong lĩnh vực sinh kế của mọi người
Thiết bị khử trùng thực phẩm (môi trường hơi áp suất cao, lỗi nhiệt độ <± 1 ° C)
Lưu trữ lạnh y tế (Tủ lạnh nhiệt độ cực thấp -80 ° C)
6 Hướng dẫn lựa chọn
Ví dụ mô hình Các kịch bản áp dụng cấu hình được đề xuất
E-3M-1000-SS304 Lò công nghiệp phổ quát (0 ~ 800 ° C) Giáp 3 mm, vỏ thép không gỉ, cách nhiệt gốm lỗ đôi
Thử nghiệm động cơ máy bay E-1.5M-200 Inconel (Môi trường ăn mòn nhiệt độ cao) Đầu dò vi mô 1,5mm, vỏ bọc Inconel 600
Môi trường axit mạnh E-FEP-260 (như bể mạ điện) với cách nhiệt FEP và ống bảo vệ tantalum
7 、 Cài đặt và bảo trì
Điểm cài đặt
Tránh ứng suất cơ học: Bán kính uốn ≥ 5 lần đường kính dây để ngăn chặn sự phá vỡ dây cặp nhiệt điện.
Bồi thường kết thúc lạnh: Nó cần được kết hợp với cảm biến điểm đóng băng hoặc mô -đun bù điện tử (như MAX31855).
Đề xuất bảo trì
Hiệu chuẩn thường xuyên: Xác minh độ chính xác cứ sau 6 tháng bằng cách sử dụng lò nung khô (tham khảo ASTM E2847).
Điều trị ô nhiễm: Nếu điện cực âm oxy hóa và chuyển sang màu đen, hãy làm sạch nó bằng axit clohydric 10% và lau sạch nó bằng rượu.
8 Câu hỏi và câu trả lời thường gặp
Q1: Tín hiệu đầu ra có biến động rất nhiều không?
Lý do: Kết thúc lạnh không được bù hoặc nhiễu điện từ (chẳng hạn như gần bộ chuyển đổi tần số).
Giải pháp: Lắp đặt lớp che chắn và sử dụng máy phát nhiệt độ bị cô lập.
Câu 2: Tuổi thọ ngắn trong phạm vi nhiệt độ cao?
Lý do: Vật liệu vỏ bọc không kháng với quá trình oxy hóa (chẳng hạn như lạm dụng thép không gỉ 304 trên 900 ° C).
Giải pháp: Thay thế vỏ bọc Inconel 601 hoặc đầu dò tráng gốm.
9 Tóm tắt
Các cặp nhiệt điện loại điện tử là một lựa chọn lý tưởng cho các phép đo nhiệt độ trung bình và thấp do độ nhạy cao, phạm vi rộng và khả năng thích ứng môi trường mạnh mẽ. Thiết kế tùy chỉnh cho các điều kiện làm việc khác nhau, chẳng hạn như đầu dò thu nhỏ hoặc vật liệu vỏ bọc đặc biệt, có thể tối ưu hóa hơn nữa hiệu suất và chi phí. Đối với các kịch bản môi trường cực đoan như bức xạ hạt nhân hoặc điện áp cực cao, nên sử dụng một mô-đun điều hòa tín hiệu chuyên dụng.
