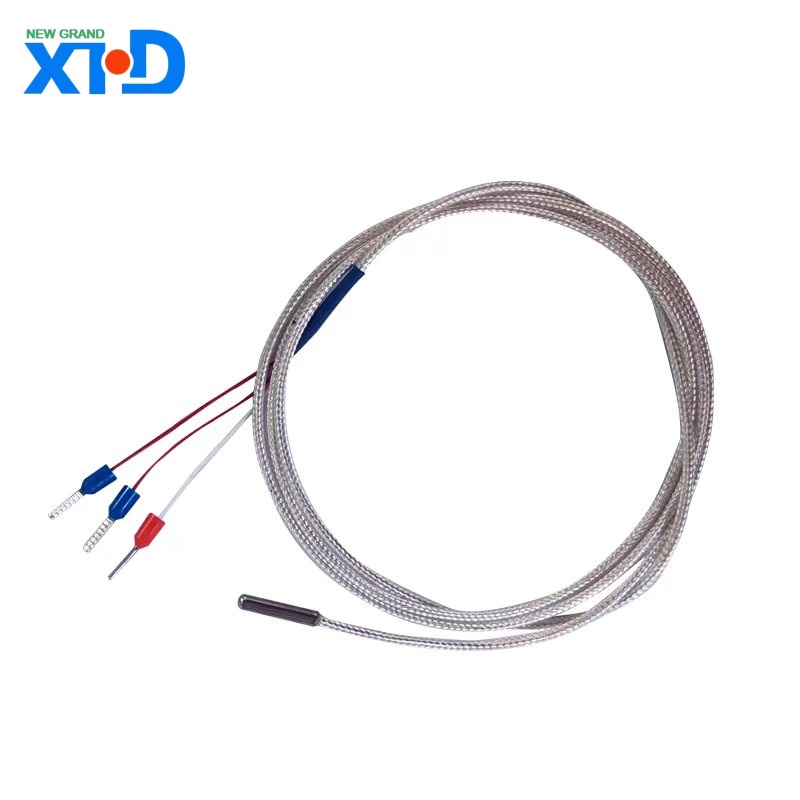

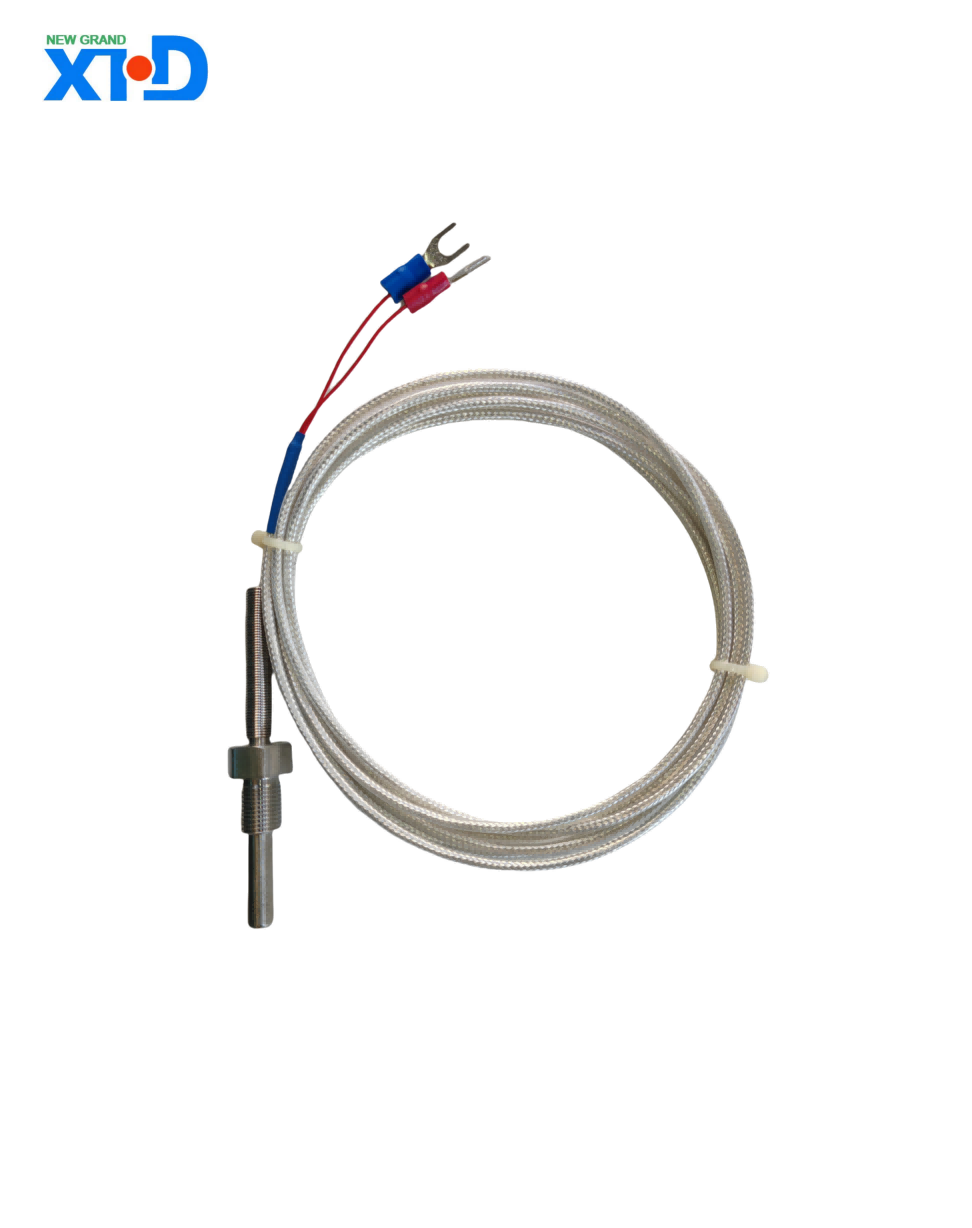

Cảm biến nhiệt độ cặp nhiệt điện

Cảm biến nhiệt độ cặp nhiệt điện là thành phần dụng cụ đo nhiệt độ được sử dụng phổ biến, được sử dụng rộng rãi trong đo và kiểm soát nhiệt độ trong sản xuất công nghiệp. Nó trực tiếp đo nhiệt độ và chuyển đổi tín hiệu nhiệt độ thành tín hiệu thế nhiệt điện, sau đó được chuyển đổi thành nhiệt độ của môi trường đo thông qua một dụng cụ điện (dụng cụ phụ). Cảm biến nhiệt độ cặp nhiệt điện có ưu điểm là cấu trúc đơn giản, chế tạo thuận tiện, phạm vi đo rộng, độ chính xác cao, quán tính nhỏ và truyền tín hiệu đầu ra từ xa thuận tiện. Nó là một cảm biến thụ động có thể hoạt động mà không cần nguồn điện bên ngoài.

Nguyên tắc làm việc

Cảm biến nhiệt độ cặp nhiệt điện bao gồm hai dây dẫn hoặc vật liệu bán dẫn khác nhau (gọi là nhiệt điện cực) để tạo thành một vòng khép kín. Khi có độ dốc nhiệt độ ở cả hai đầu, một dòng điện sẽ được tạo ra trong vòng dây, từ đó tạo ra một suất điện động, gọi là thế năng nhiệt điện. Kích thước của điện thế nhiệt điện liên quan đến vật liệu của Cảm biến nhiệt độ cặp nhiệt điện và nhiệt độ của hai điểm tiếp xúc, nhưng không liên quan gì đến hình dạng và kích thước của Cảm biến nhiệt độ cặp nhiệt điện. Bằng cách đo điện thế nhiệt, có thể biết được nhiệt độ của môi trường đo. ‌

Sử dụng và bảo trì

1. Cài đặt

Việc lắp đặt Cảm biến nhiệt độ cặp nhiệt điện phải đảm bảo rằng điện cực nóng tiếp xúc hoàn toàn với môi trường đo và ống bảo vệ có thể cách ly môi trường có hại một cách hiệu quả. ‌

2. Bù nhiệt độ

Vì nhiệt độ đầu lạnh của Cảm biến nhiệt độ cặp nhiệt điện sẽ ảnh hưởng đến kết quả đo nên cần thực hiện các biện pháp bù, chẳng hạn như sử dụng dây bù hoặc thực hiện tính toán bù nhiệt độ đầu lạnh. ‌

3.‌Xử lý sự cố‌

Thường xuyên kiểm tra điện trở cách điện và điện thế nhiệt đầu ra của Cảm biến nhiệt độ cặp nhiệt điện. Nếu phát hiện có bất thường cần xử lý kịp thời để tránh ảnh hưởng đến độ chính xác của phép đo.‌
