Tấm sưởi PI

I. Tổng quan về sản phẩm

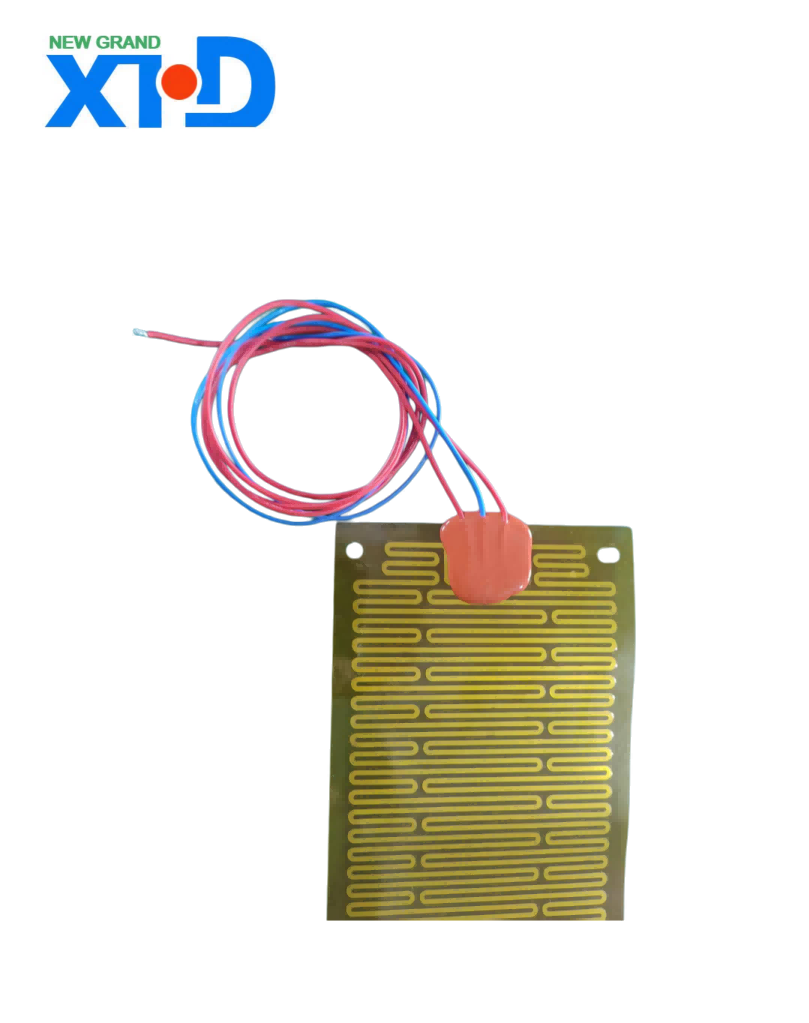

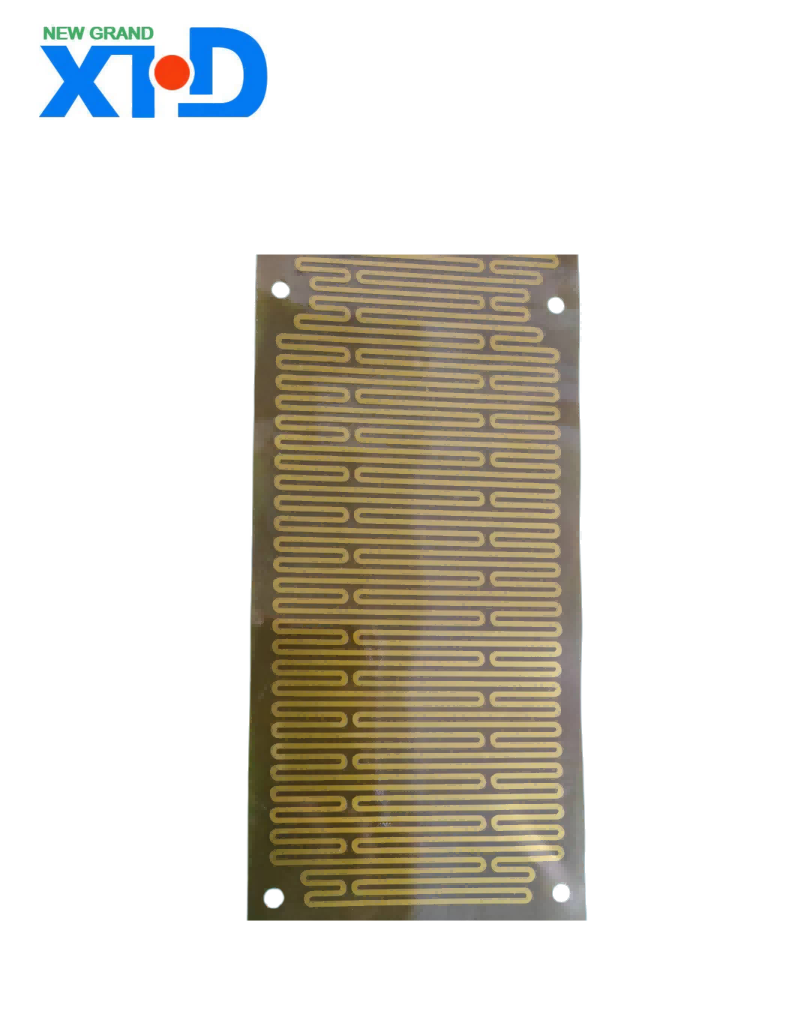

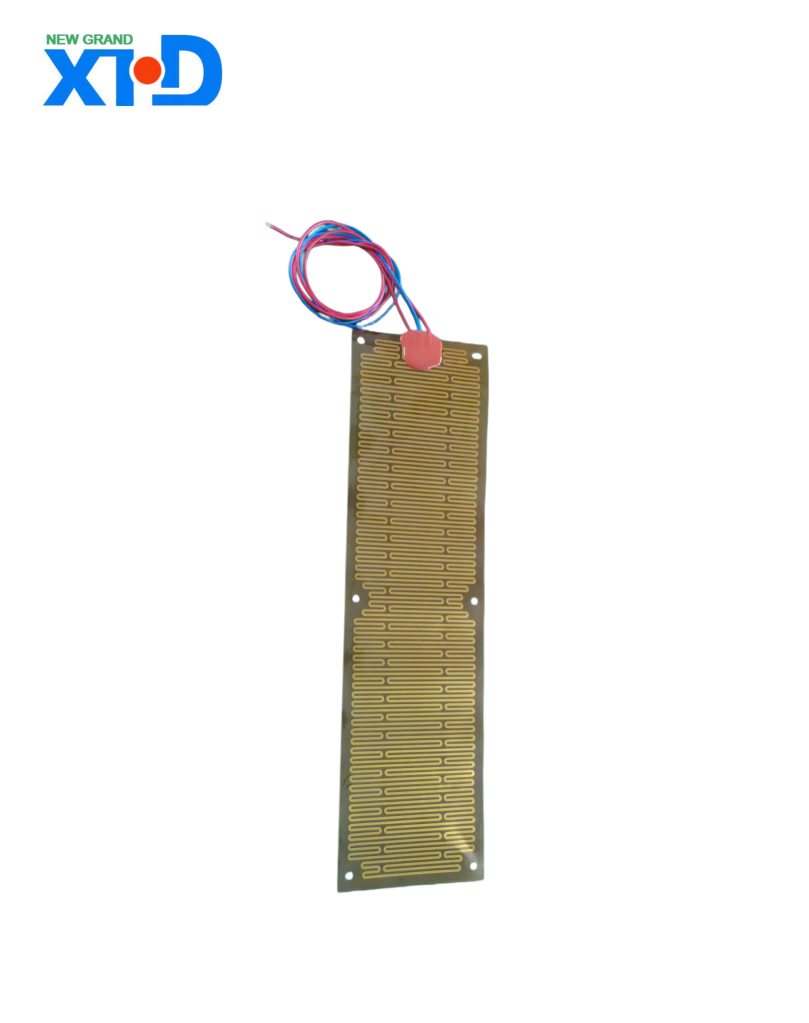

Tấm gia nhiệt PI, còn được gọi là màng gia nhiệt điện màng polyimide, là một bộ phận làm nóng điện linh hoạt được làm bằng màng polyimide làm chất cách điện bên ngoài và lá kim loại, dây kim loại hoặc tấm gia nhiệt được khắc bằng hợp kim niken-crom làm thân gia nhiệt dẫn điện bên trong, được liên kết nhiệt dưới nhiệt độ và áp suất cao. Sản phẩm này với đặc tính mềm mại và có thể uốn cong, siêu mỏng, gia nhiệt đồng đều, cách nhiệt tốt và chịu nhiệt độ cao, đã được sử dụng rộng rãi trong nhiều lĩnh vực như hàng không vũ trụ, công nghiệp, thiết bị y tế, điện tử tiêu dùng, năng lượng mới và thiết bị ô tô. Nó có thể đạt được khả năng làm nóng nhanh và kiểm soát nhiệt độ chính xác, mang lại khả năng bảo vệ nhiệt độ đáng tin cậy cho thiết bị trong nhiều lĩnh vực khác nhau.

II. Mẫu và phân loại sản phẩm (I) Phân loại theo mức chịu nhiệt Tấm sưởi PI thông thường: Với nhiệt độ hoạt động lâu dài lên đến 200oC, chúng phù hợp với hầu hết các tình huống có yêu cầu nhiệt độ vừa phải, chẳng hạn như sưởi pin trong thiết bị điện tử tiêu dùng và thiết bị làm ấm bệnh nhân trong thiết bị y tế.

Tấm gia nhiệt PI nhiệt độ cao: Nó có thể chịu được nhiệt độ lên tới 300oC và có thể duy trì tiếp xúc lâu dài với 250oC, dẫn đầu ngành. Nó phù hợp cho các sản phẩm sưởi ấm bằng điện yêu cầu nhiệt độ làm nóng cao, chẳng hạn như bàn ủi thẳng, cốc nóng tức thì, máy pha cà phê và bàn là hơi nước.

(2) Phân loại theo lĩnh vực ứng dụng: Tấm gia nhiệt PI đặc biệt dành cho ngành hàng không vũ trụ và quân sự: Được chứng nhận theo tiêu chuẩn quân sự quốc gia GJB9001C-2017, chúng có khả năng thích ứng với môi trường nhiệt độ khắc nghiệt và khả năng chống rung và sốc, khiến chúng phù hợp với các hệ thống quản lý nhiệt trong thiết bị hàng không vũ trụ như vệ tinh quỹ đạo cực/quỹ đạo địa tĩnh và tên lửa đẩy loạt Long March.

Tấm sưởi PI dành riêng cho xe sử dụng năng lượng mới: Nó chủ yếu được sử dụng để sưởi ấm và cách nhiệt cho các bộ pin lithium, đảm bảo hiệu suất sạc và xả bình thường của pin trong môi trường nhiệt độ thấp. Nó cũng có thể được áp dụng cho các tình huống như rã đông gương chiếu hậu và sưởi ghế.

Tấm gia nhiệt PI dành riêng cho thiết bị y tế: Nó có thể được sử dụng để làm nóng dụng cụ phẫu thuật, thiết bị làm ấm bệnh nhân, máy phân tích máu và các thiết bị y tế khác, đáp ứng yêu cầu kiểm soát nhiệt độ chính xác và an toàn vệ sinh trong các tình huống y tế.

Tấm sưởi PI dành cho thiết bị điện tử tiêu dùng: thích hợp để sưởi ấm pin và làm mờ màn hình của các thiết bị như điện thoại thông minh và máy tính bảng, cũng như các thiết bị làm đẹp và làm tóc như máy duỗi tóc, máy uốn tóc và dụng cụ làm đẹp.

III. Thông số kỹ thuật cốt lõi (I) Thông số hiệu suất điện Điện áp hoạt động: 0 - 480V, có thể tùy chỉnh theo các tình huống ứng dụng khác nhau để đáp ứng yêu cầu điện áp của các thiết bị khác nhau.

Mật độ công suất: Mật độ công suất bề mặt của các mẫu thông thường có thể đạt 7,8 W/cm2 và một số sản phẩm có thể điều chỉnh trong khoảng 0,15 - 7,8W/cm2 tùy theo nhu cầu cụ thể, đảm bảo sưởi ấm hiệu quả trong không gian hạn chế.

Điện trở cách điện: ≥500Ω. Đối với một số sản phẩm cao cấp, độ bền điện môi ở UDC 500V là ≥ 200MΩ, thể hiện hiệu suất cách điện tuyệt vời và đảm bảo an toàn khi sử dụng.

Điện trở: UAC ≥ 2000V, có khả năng chịu được xung điện áp cao nên tránh được những tai nạn mất an toàn do sự cố về điện.

Dung sai điện trở: Giá trị danh nghĩa là ± 10% và dung sai đối với một số sản phẩm có thể thấp tới ± 2%, đảm bảo tính ổn định và nhất quán của công suất gia nhiệt.

(II) Thông số hiệu suất nhiệt Phạm vi nhiệt độ hoạt động: Nhiệt độ hoạt động lâu dài của loại thông thường là 232oC, với phạm vi nhiệt độ thấp xuống tới -60oC; loại nhiệt độ cao có thể chịu được nhiệt độ lên tới 300oC và có thể hoạt động ở nhiệt độ lên tới 250oC trong thời gian dài, khiến nó phù hợp với môi trường nhiệt độ cực kỳ khắc nghiệt.

Tốc độ làm nóng: Một số sản phẩm có thể làm nóng nhanh chỉ trong 20 giây, có khả năng chuyển đổi nhanh chóng năng lượng điện thành năng lượng nhiệt để tăng nhiệt độ nhanh chóng.

Độ đồng đều nhiệt độ: Sử dụng phương pháp gia nhiệt phẳng, phân bố nhiệt đồng đều, đảm bảo chênh lệch nhiệt độ trên bề mặt được gia nhiệt được giữ trong phạm vi hẹp, đáp ứng các kịch bản yêu cầu cao về độ đồng đều nhiệt độ.

(III) Thông số hiệu suất cơ học: Độ dày: Thông thường dao động từ 0,13 đến 0,4mm, với các sản phẩm thông thường có độ dày khoảng 0,2mm. Một số sản phẩm siêu mỏng có thể có độ dày chỉ 0,08mm. Thiết kế nhẹ và mỏng cho phép chiếm diện tích nhỏ, tạo điều kiện thuận lợi cho việc cài đặt và tích hợp.

Trọng lượng: 278 g/m2, với trọng lượng chỉ 0,023 - 0,037g/cm2, giúp giảm trọng lượng tổng thể của thiết bị một cách hiệu quả, đặc biệt phù hợp với các ứng dụng nhạy cảm với trọng lượng trong hàng không vũ trụ, điện tử tiêu dùng và các lĩnh vực khác.

Bán kính uốn: Nó có thể đạt tối thiểu 1,0mm, có tính linh hoạt tuyệt vời, có thể uốn cong và gấp lại, thậm chí có thể phù hợp với bề mặt của các vật thể có hình dạng khác nhau, thích ứng với nhiều môi trường lắp đặt phức tạp.

Tuổi thọ sử dụng: Lên tới 60.000 giờ, vượt xa đáng kể so với dây sưởi truyền thống. Thích hợp cho các ứng dụng có độ tin cậy cao, giảm chi phí bảo trì thiết bị.

IV. Cấu trúc sản phẩm và quy trình sản xuất (I) Cấu trúc sản phẩm Tấm gia nhiệt PI thường có cấu trúc ba lớp. Lớp thứ nhất và thứ ba là lớp cách điện bằng màng polyimide (PI), có độ dày thường từ 0,05 đến 0,08 mm, mang lại đặc tính cách điện và bảo vệ cơ học tuyệt vời. Lớp giữa là bộ phận làm nóng bằng kim loại, chẳng hạn như các tấm gia nhiệt được khắc bằng thép không gỉ, đồng, sắt-crom-nhôm hoặc hợp kim niken-crom, được xử lý thành các mạch gia nhiệt tùy chỉnh thông qua công nghệ khắc chính xác để đạt được hiệu quả gia nhiệt đồng đều.

(2) Chuẩn bị nguyên liệu cơ bản cho quá trình sản xuất: Chọn màng polyimide và lá kim loại có độ tinh khiết cao để đảm bảo chất lượng ổn định của nguyên liệu thô.

Khắc mạch: Sử dụng công nghệ khắc chính xác, nền kim loại được xử lý thành mạch gia nhiệt được thiết kế sẵn, đảm bảo tính chính xác và nhất quán của mạch.

Ép nóng nhiệt độ cao: Bộ phận gia nhiệt kim loại khắc và màng polyimide được dát mỏng thông qua quá trình liên kết nhiệt ở nhiệt độ cao và áp suất cao (nhiệt độ 200 - 350oC, áp suất 5 - 15MPa) để tạo thành một cấu trúc tích hợp, đảm bảo độ chắc chắn và ổn định của sản phẩm.

Kiểm tra hiệu suất: Tiến hành các thử nghiệm khác nhau trên thành phẩm, bao gồm kiểm tra hiệu suất điện, nhiệt và cơ học, để đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn chất lượng.

5. Ưu điểm của sản phẩm: Phù hợp linh hoạt: Mềm mại và có thể uốn cong, nó có thể thích ứng với nhu cầu sưởi ấm của các bề mặt có hình dạng phức tạp khác nhau. Không cần sửa đổi cấu trúc thiết bị, nó có thể phù hợp hoàn hảo với các bề mặt không đều khác nhau, giải quyết vấn đề mà các tấm sưởi truyền thống không thể vừa với các thiết bị không đều.

Hiệu quả và chính xác: Với khả năng sinh nhiệt đồng đều và tốc độ dẫn nhiệt >2W/(m・K), nó có thể nhanh chóng chuyển đổi năng lượng điện thành năng lượng nhiệt, đạt được khả năng làm nóng nhanh và kiểm soát nhiệt độ chính xác, đáp ứng các yêu cầu về độ chính xác cao về kiểm soát nhiệt độ trong nhiều lĩnh vực khác nhau.

An toàn và đáng tin cậy: Với khả năng cách nhiệt và chịu nhiệt độ cao tuyệt vời, nó duy trì hiệu suất điện và độ bền cơ học ổn định ngay cả trong điều kiện nhiệt độ khắc nghiệt và môi trường làm việc phức tạp, đảm bảo an toàn và độ tin cậy trong quá trình sử dụng.

Khả năng tùy chỉnh mạnh mẽ: Thiết kế tùy chỉnh có thể được cung cấp cho các thông số sản phẩm như kích thước, hình dạng, công suất và điện áp theo nhu cầu cụ thể của khách hàng, đáp ứng các yêu cầu cá nhân hóa cho các tình huống ứng dụng khác nhau.

Tiết kiệm năng lượng và bảo vệ môi trường: Hiệu suất nhiệt cao, có khả năng giảm đáng kể mức tiêu thụ năng lượng, đáp ứng yêu cầu của xã hội hiện đại về tiết kiệm năng lượng và bảo vệ môi trường.

VI. Giải thích chi tiết về các kịch bản ứng dụng (I) Lĩnh vực hàng không vũ trụ Trong các thiết bị hàng không vũ trụ như vệ tinh và tên lửa đẩy, tấm gia nhiệt PI chủ yếu được sử dụng trong các hệ thống quản lý nhiệt để đảm bảo thiết bị hoạt động bình thường trong điều kiện nhiệt độ khắc nghiệt. Ví dụ, tấm sưởi PI do Shanghai Changqing Industrial sản xuất đã được ứng dụng rộng rãi trong hệ thống quản lý nhiệt của các vệ tinh khí tượng quỹ đạo cực và vệ tinh liên lạc quỹ đạo địa tĩnh của Trung Quốc. Dữ liệu vận hành trên quỹ đạo chỉ ra rằng chúng đã được điều chỉnh thành công cho các mô hình vệ tinh khác nhau như vệ tinh dẫn đường và vệ tinh thí nghiệm khoa học, thu được nhiều chứng nhận ứng dụng trên quỹ đạo và phản hồi tích cực từ người dùng mô hình vệ tinh.

(II) Sưởi ấm và cách nhiệt cho bộ pin lithium trong lĩnh vực xe năng lượng mới: Trong môi trường nhiệt độ thấp, tấm sưởi PI có thể cung cấp nhiệt và cách nhiệt cho bộ pin lithium, tăng cường hoạt động của pin, đảm bảo hiệu suất sạc và xả bình thường, đồng thời kéo dài tuổi thọ của pin.

Hệ thống sưởi phụ kiện thân xe: dùng để rã đông gương chiếu hậu, sưởi ghế, sưởi chảo dầu, v.v., nhằm nâng cao sự thoải mái và an toàn khi lái xe.

(III) Làm nóng dụng cụ phẫu thuật trong lĩnh vực thiết bị y tế: Duy trì dụng cụ phẫu thuật ở nhiệt độ thích hợp có thể tránh được sự khó chịu cho bệnh nhân do nhiệt độ quá thấp, đồng thời nâng cao hiệu suất của dụng cụ phẫu thuật.

Các thiết bị làm ấm bệnh nhân: như nệm y tế, chăn ủ ấm,… mang đến môi trường điều trị ấm áp, thoải mái cho bệnh nhân, thuận lợi cho quá trình hồi phục của họ.

Kiểm soát nhiệt độ thiết bị chẩn đoán: Trong các thiết bị chẩn đoán như máy phân tích huyết học và máy phân tích sinh hóa, tấm gia nhiệt PI đảm bảo thuốc thử và mẫu phản ứng ở nhiệt độ thích hợp, từ đó cải thiện độ chính xác của kết quả chẩn đoán.

(4) Sưởi pin cho các thiết bị di động trong lĩnh vực điện tử tiêu dùng: Trong môi trường lạnh, nó được sử dụng để làm nóng pin của các thiết bị như điện thoại thông minh và máy tính bảng, từ đó nâng cao tuổi thọ và hiệu suất của pin.

Thiết bị làm đẹp và làm tóc: Trong các thiết bị như máy duỗi, máy uốn tóc và dụng cụ làm đẹp, tấm sưởi PI có thể làm nóng nhanh và duy trì nhiệt độ ổn định, đáp ứng yêu cầu nhiệt độ chính xác của việc làm đẹp và làm tóc.

(5) Chống đóng băng và rã đông các thiết bị công nghiệp trong lĩnh vực công nghiệp: được sử dụng để chống đóng băng và rã đông máy ATM ngoài trời, vỏ máy ảnh, màn hình tinh thể lỏng (LCD), thiết bị quang học, v.v., để đảm bảo hoạt động bình thường của thiết bị trong môi trường nhiệt độ thấp.

Kiểm soát nhiệt độ và sưởi ấm công nghiệp: Trong các điều kiện làm việc phức tạp như nóng chảy ở nhiệt độ cao, làm mát ở nhiệt độ thấp và duy trì nhiệt độ không đổi, tấm gia nhiệt PI có thể đảm bảo kiểm soát nhiệt độ chính xác và ổn định, từ đó nâng cao hiệu quả sản xuất công nghiệp và chất lượng sản phẩm.

VII. Hướng dẫn lắp đặt và sử dụng (I) Phương pháp lắp đặt: Lớp nền dính: Một số sản phẩm có lớp keo dính ở mặt sau, có thể dán trực tiếp lên bề mặt cần gia nhiệt. Việc lắp đặt đơn giản và nhanh chóng, phù hợp với các bề mặt phẳng hoặc cong nhẹ.

Cố định cơ học: Đối với các tình huống có độ rung đáng kể hoặc yêu cầu cao về độ chắc chắn khi lắp đặt, có thể sử dụng các phương pháp cơ học như vít và khóa để cố định.

Lắp đặt nhúng: Trong giai đoạn thiết kế thiết bị, tấm gia nhiệt PI có thể được nhúng bên trong thiết bị để đạt được thiết kế tích hợp, tiết kiệm không gian và nâng cao vẻ ngoài thẩm mỹ của thiết bị.

(II) Những lưu ý khi sử dụng: Tránh quá tải: Tuân thủ nghiêm ngặt công suất và điện áp định mức của sản phẩm để tránh hư hỏng sản phẩm hoặc tai nạn an toàn do quá tải.

Ngăn ngừa trầy xước bởi vật sắc nhọn: Bề mặt của tấm sưởi PI tương đối mỏng manh nên tránh tiếp xúc với vật sắc nhọn để tránh lớp cách điện bị trầy xước, có thể ảnh hưởng đến hiệu suất cách điện.

Kiểm tra và bảo trì thường xuyên: Thường xuyên kiểm tra hình thức, hiệu suất điện của tấm gia nhiệt PI và thay thế kịp thời nếu phát hiện bất kỳ dấu hiệu bất thường nào để đảm bảo sản phẩm có thể sử dụng bình thường.

Tuân thủ các quy định an toàn: Đảm bảo rằng các sản phẩm có chứng nhận an toàn phù hợp dựa trên thị trường bán sản phẩm, chẳng hạn như UL (Hoa Kỳ), CE (Liên minh Châu Âu), RoHS (Hạn chế các chất độc hại), v.v. Trong quá trình lắp đặt và sử dụng, hãy tuân thủ các thông số kỹ thuật an toàn liên quan.

VIII. Chứng nhận chất lượng và dịch vụ hậu mãi (I) Chứng nhận chất lượng Chứng nhận quốc tế: Một số sản phẩm đã vượt qua các chứng nhận quốc tế như UL, CE và RoHS, đáp ứng các yêu cầu về chất lượng và bảo vệ môi trường của thị trường quốc tế.

Chứng nhận trong nước: Các sản phẩm chuyên dùng cho ngành hàng không vũ trụ và quân sự đã đạt chứng nhận tiêu chuẩn quân sự quốc gia GJB9001C-2017; một số doanh nghiệp cũng đã đạt được chứng chỉ ISO 9001, IATF 16949 và các chứng chỉ hệ thống quản lý chất lượng khác, đảm bảo chất lượng sản phẩm được ổn định và tin cậy.

(II) Dịch vụ hậu mãi tùy chỉnh: Chúng tôi cung cấp cho khách hàng các dịch vụ tùy chỉnh trọn gói, từ thiết kế sản phẩm, tạo mẫu đến sản xuất. Chúng tôi bố trí đội ngũ kỹ thuật chuyên nghiệp để liên lạc với khách hàng, đảm bảo rằng sản phẩm đáp ứng được nhu cầu cá nhân của họ.

Đảm bảo sau bán hàng: Chúng tôi cung cấp một thời gian nhất định về dịch vụ bảo hành sản phẩm. Trong thời gian bảo hành, nếu sản phẩm có vấn đề về chất lượng không phải do con người, khách hàng có thể được hưởng dịch vụ sửa chữa hoặc thay thế miễn phí. Ngoài ra, chúng tôi đã thiết lập hệ thống dịch vụ khách hàng sau bán hàng toàn diện để giải đáp kịp thời các thắc mắc, khiếu nại của khách hàng, mang đến cho khách hàng những dịch vụ hậu mãi chất lượng cao.
